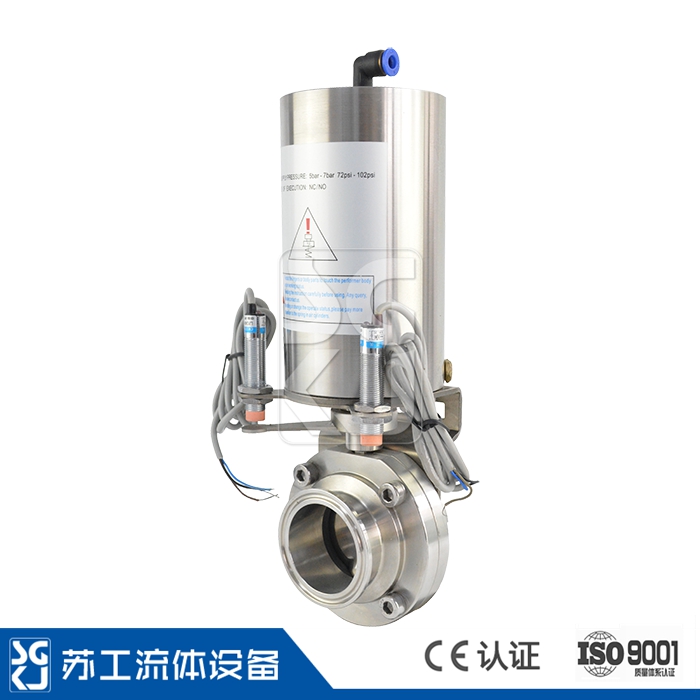

氣動蝶閥（+開關位置反饋）
發布日期：[2019-01-10] 點擊率： |
應用
該款氣動蝶閥應用在設備管路中物料流向切斷，廣泛應用于食品、釀酒、飲料、乳制品、牙膏化妝品、生物制藥等行業。
技術參數
◆規格：3/4"～6" DN20～DN150
◆連接方式：焊接、卡箍、螺紋、法蘭
◆ 大工作壓力：≤10bar
◆供給壓縮空氣：4-8bar
◆壓縮空氣連接：氣管接頭 G1/8"
◆接近開關： 6-36V DC 2個NPN或PNP （選配）
◆工作溫度：-10℃到120℃
◆與物料接觸部分：SS304/SS316L
◆內表面接觸產品：Ra≤1.6μm
◆密封件：三元乙丙（EPDM）、硅橡膠（SI）、氟橡膠（FPM）
工作原理
利用壓縮空氣推動氣動執行器內的鋁芯活塞向下壓縮帶動旋轉頭，使旋轉頭在鋁芯活塞的軌道內進行90°運行旋轉，由連接方芯連接氣動執行器和碟板帶動碟板的旋轉方向來開啟和關閉閥門。
